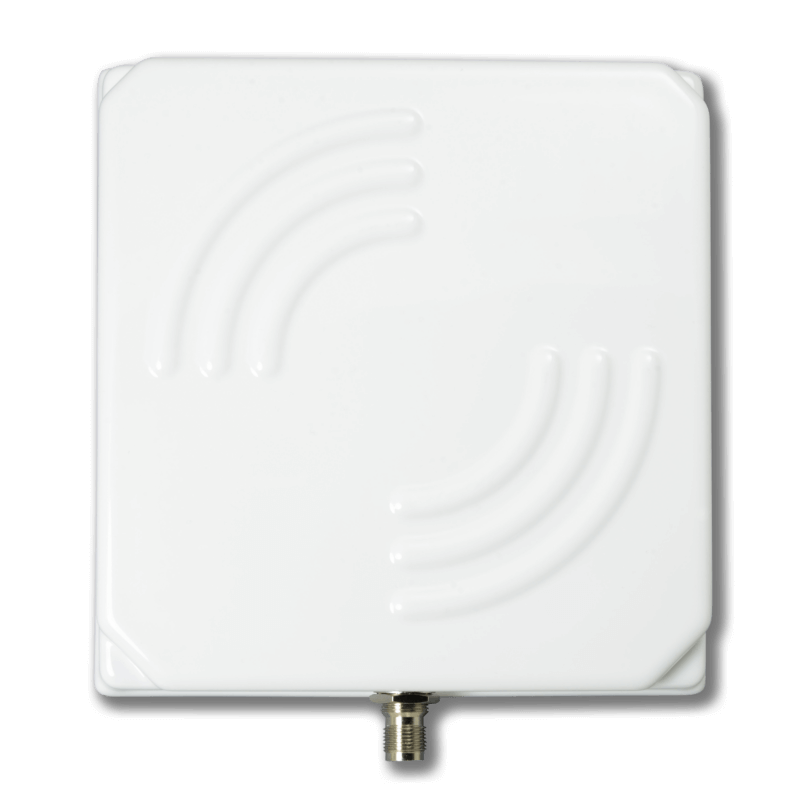

Die Echo-6P ist eine kompakte, zirkulare UHF RFID-Antenne für den europäischen Frequenzbereich bei 868 MHz. Mit ca. 6,5 dBic Antennen-Gewinn und einem Öffnungswinkel von ca. 84° darf die Antenne in Europa mit bis zu 33 dBm ERP betrieben werden, womit sich Reichweiten bis 12m erreichen lassen (abh. vom UHF Reader und Transponder).
Die Abmessungen des kompakten Gehäuses betragen 160 x 165 x 30 mm (zzgl. Antennen-Buchse an der unteren Seite). Die Antenne wird über eine R-TNC Buchse mit dem Reader verbunden und verfügt über einstaub- und wasserdichtes Gehäuse nach IP65.
Das Gehäuse wird auf der Rückseite von einer durchgehenden Aluminiumplatte abgeschlossen, wodurch die Antenne auch robust gegen Einflüsse von außen wird. Über eingenietete Gewinde lässt sich die Antenne über jede Wandhalterung nach dem 100×100 VESA-Standard montieren.
Spezifikationen
| Funktionsprinzip | Zirkular polarisierte UHF Patch Antenne |
| Frequenzband | 868 MHz (UHF RFID, Europa) |
| Bandbreite | 850 – 880 MHz |
| Polarisation | RHCP |
| Antennengewinn | ca. 6.5 dBi zirk. |
| 3 dB Öffnungswinkel | ca. 84° |
| Impedanz | 50 Ohm |
| Antennenanschluss | R-TNC |
| Schutzklasse | IP65 |
| Abmessungen | 160 x 165 x 30 mm (ohne Konnektor) |
Dokumentationen und Software
| Download | Version | Größe |
|---|---|---|
| Kurzübersicht PDF | k.A. | k.A. |
