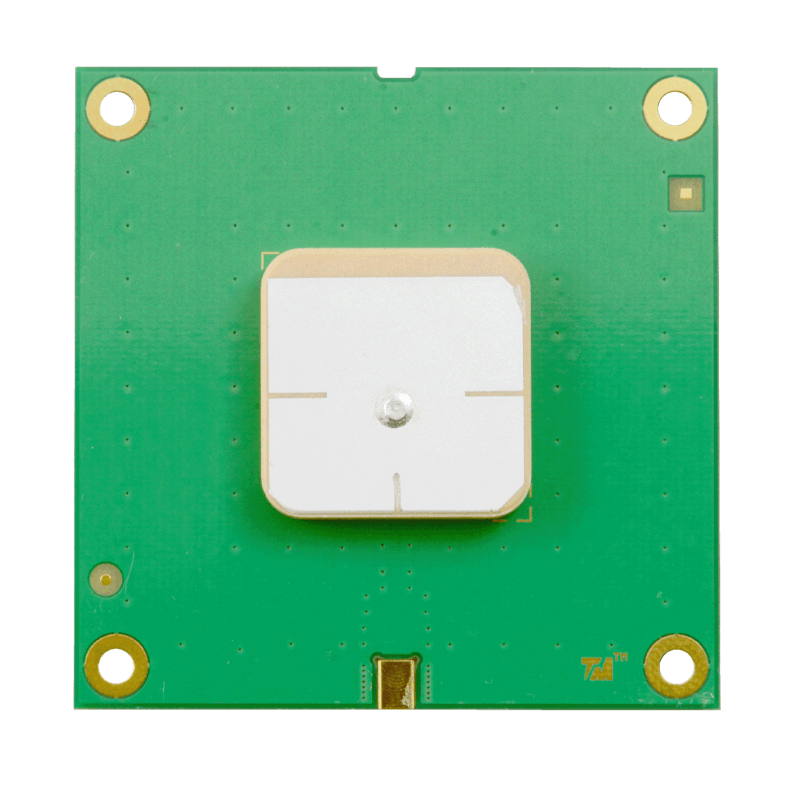

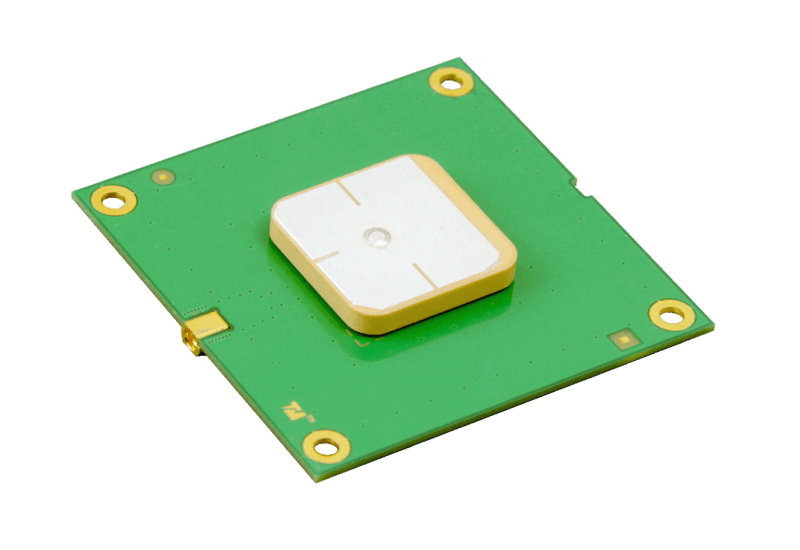

Echo-4 Embedded UHF RFID Antenne

  • Klein und leicht
  • Volle Bandbreite
  • Mittlere Reichweite

Artikelnr.
22003456 (ETSI)

Die Echo-4 ist eine kompakte, zirkular polarisierte UHF-RFID-Antenne, die speziell für die OEM-Integration und eingebettete Anwendungen entwickelt wurde. Diese Antenne ist sowohl in ETSI- (europäischer) als auch in FCC- (nordamerikanischer) Frequenzvarianten erhältlich und bietet somit globale Flexibilität beim Einsatz. Mit ihrer kompakten Grundfläche von 60 x 60 x 10 mm und einem breiten Öffnungswinkel von 120° ist die Echo-4 die ideale Lösung für Geräte mit begrenztem Platzangebot, bei denen eine zuverlässige RFID-Leistung entscheidend ist.

Im Gegensatz zu herkömmlichen Gehäuseantennen ist die Echo-4 für die direkte Integration in das Gehäuse Ihres Produkts konzipiert und eignet sich daher ideal für Handheld-Geräte, mobile Scanner, intelligente Regale, intelligente Schränke, Robotikanwendungen und sogar drohnenbasierte RFID-Systeme. Das breite Strahlmuster gewährleistet eine konsistente Tag-Erkennung über einen großen Bereich und ist somit ideal für Anwendungen, die eine umfassende Abdeckung in engen Räumen erfordern.

Die Antenne verfügt über einen robusten MMCX-Stecker für eine sichere Integration und arbeitet über den gesamten Frequenzbereich: 850–880 MHz (ETSI-Version) für europäische Märkte oder 902–928 MHz (FCC-Version) für den Einsatz in Nordamerika. Beide Versionen bieten eine zirkulare Verstärkung von 4 dBi bei identischen physikalischen Spezifikationen. Durch das kompakte PCB-Design ist kein externes Gehäuse erforderlich, wodurch sowohl die Größe als auch die Kosten Ihres Endprodukts reduziert werden, während die professionelle RFID-Leistung erhalten bleibt.

Typische Anwendungen:

  • Handheld-RFID-Scanner und mobile Geräte
  • Intelligente Regalsysteme mit Bestandsverfolgung
  • Intelligente Schränke und Spinde
  • Robotersysteme für die Lagerautomatisierung
  • Drohnenbasierte Bestandsverwaltungssysteme
  • In Industrieanlagen integrierte Lesegeräte

Sowohl die ETSI- als auch die FCC-Version arbeiten zuverlässig in industriellen Temperaturbereichen von -20 °C bis +75 °C und sind für den Einbau in das Schutzgehäuse Ihres Geräts konzipiert. Für OEM-Entwickler, die RFID-Funktionalität ohne Kompromisse bei Größe oder Leistung hinzufügen möchten, bietet der Echo-4 die perfekte Balance zwischen kompaktem Design und großer Reichweite für globale Märkte.

Spezifikationen

Funktionsprinzip Circular Polarized UHF RFID OEM Antenna
Frequenzband 868 MHz (ETSI version) / 915 MHz (FCC version)
Bandbreite 850 – 880 MHz (ETSI version) / 902-928 MHZ (FCC version)
Polarisation RHCP
Antennengewinn ca. 4 dBi circ.
3 dB Halbwertsbreite approx. 120°
Impedanz 50 Ohm
Antennenanschluss MMCX
Schutzklasse Keine (OEM Integration)
Temperaturbereich -20 °C to +75 °C
Abmessungen 60 x 60 x 10 mm
