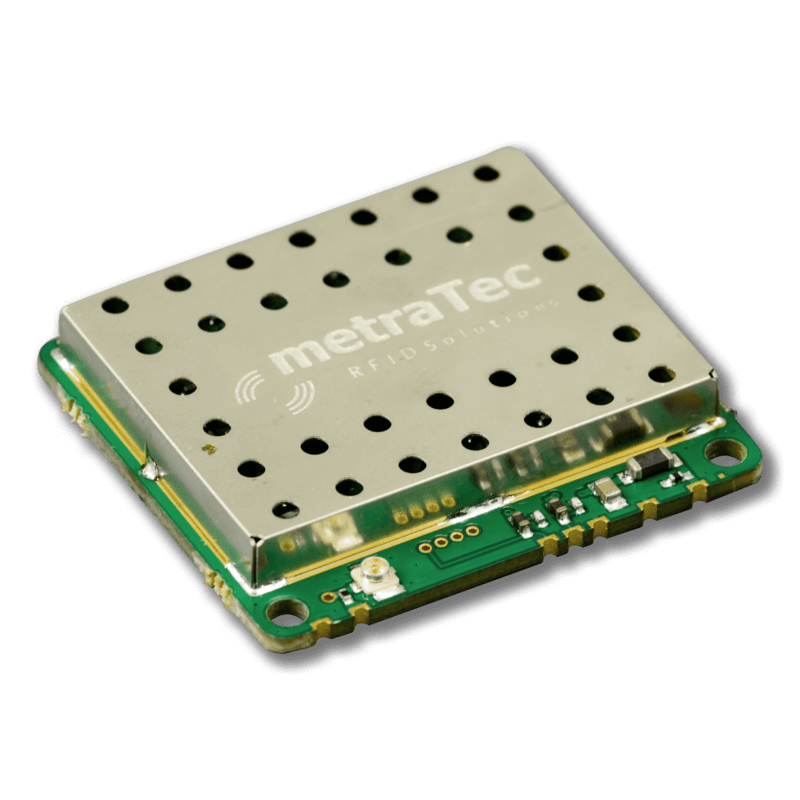

UHF-RFID bei 868/915 MHz löst die klassische HF-RFID-Technologie bei 13,56 MHz aufgrund der höheren Lesereichweite und der geringeren Kosten für die Transponder mehr und mehr ab. Dieser Trend führt dazu, dass immer mehr Entwickler mit UHF-Elektronik arbeiten müssen, was kein einfaches Thema ist, wenn man nicht Kommunikationstechnik studiert hat. Eine sehr einfache Möglichkeit, UHF-RFID risikolos und in kürzester Zeit in Ihr Gerät zu integrieren, ist die Verwendung des DwarfG2 UHF SMD-Moduls von metraTec.
Das kompakte Modul kann als SMD-Bauteil direkt auf Ihr Mainboard gelötet werden. Wenn Sie es in einen Verkaufsautomaten, Etikettendrucker oder andere Geräte mit integriertem PC einbauen wollen, können Sie auch einen normalen Kabelstecker verwenden. Mit nur 36 x 40 mm passt er in jede Maschine und entwickelt dank des automatischen Stromsparmodus praktisch keine Wärme. Trotzdem erhalten Sie mit der richtigen Antenne und dem Transponder eine Lesereichweite von bis zu 500 mm. Eine weitere Besonderheit ist die hohe Geschwindigkeit der Firmware beim Lesen und Schreiben von Daten auf einen Tag (ca. 100 ms für einen 96-bit EPC).
Spezifikationen
| Funktionsprinzip | UHF RFID OEM Modul |
| Resonanzfrequenz | 865 – 928 MHz (weltweit) |
| Unterstützte Protokolle | EPC Class 1 Gen 2 |
| Ausgangsleistung | bis zu 50mW (konfigurierbar) |
| Lesereichweite | bis zu 50 cm (mit modernen Logistik-Transpondern) |
| Antennenanschluss | externe 50 Ohm Antenne über U.FL |
| Konnektivität | Serielle 5V UART (über Kantenvias) |
| Spannungsversorgung | 5V DC |
| Stromaufnahme | max. 200mA |
| Temperaturbereich | -20 bis 75°C |
| Abmessungen | 40 x 36 x 5 mm |
Dokumentationen und Software
| Download | Version | Größe |
|---|---|---|
| Kurzübersicht PDF | k.A. | k.A. |
| Datasheet DwarfG2 | 1.3 | 269.89 KB |
| Metratec UHF Protocol Guide | 2.8 | 942.39 KB |
